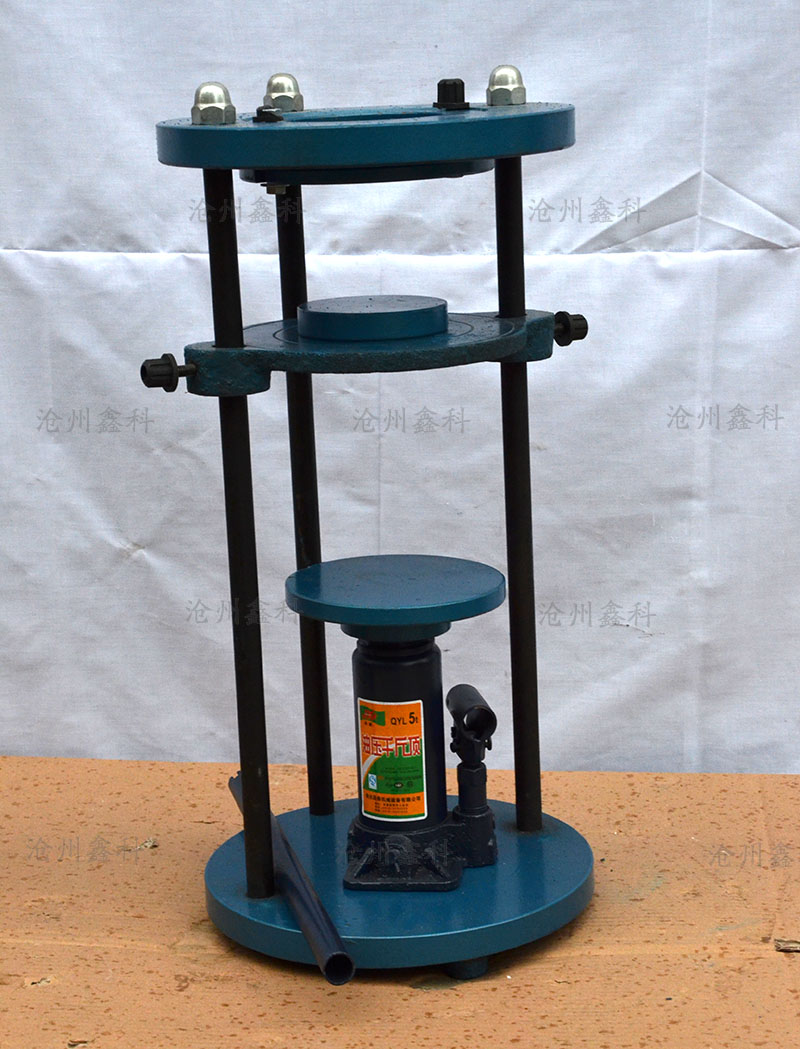

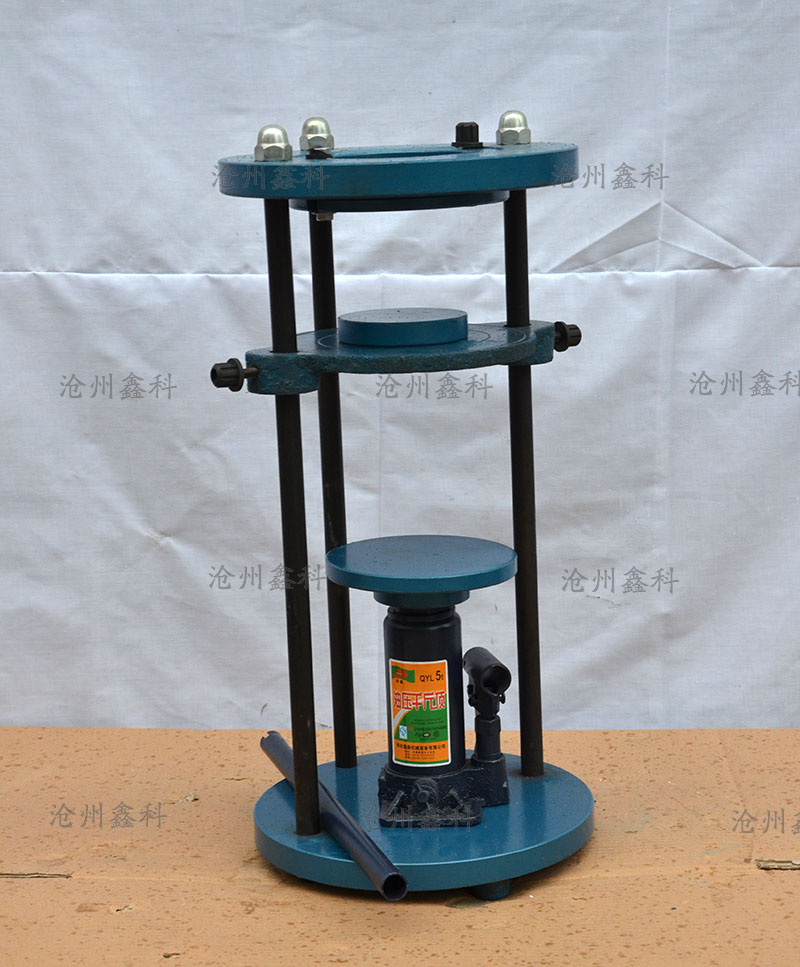

HRDZ-2型點荷載試驗儀

一、用途

巖石點荷載試驗儀是一種用于巖石點荷載試驗、測定巖石點荷載強度指數的測試儀器。根據巖石點荷載強度指數，可以計算確定巖石的單

軸抗壓強度，判定巖石的各向異性（即不同點載荷強度中z大與z小值之比），確定風化帶，預估鑿巖速度，對巖石進行分級等等。

巖石點荷載試驗儀是一種適合于施工現場使用的測試儀器。點荷載測試對巖樣的制備要求較低，可以是工程勘探的巖芯試樣，也可以是稍

加修整的不規則試樣。試樣制備不需專門機械加工，與常規測試相比，具有測試速度快，試驗周期短，方法簡便，成本低廉的特點。可廣

泛應用于地質、礦山、水電、鐵路和交通等建設工程的現場試驗之中。巖石點荷載試驗已于1972年由國際巖石力學學會試驗方法委員會正

式列為測定巖石強度的方法之一，國際巖石力學學會試驗方法委員會于1985年又對該方法進行了修訂。巖石點荷載強度已在我國的國家標

準和許多部門規范中得到廣泛應用。

二、HRDZ-2型點荷載試驗儀技術性能參數

1、千斤頂z大出力：50KN（5T） 100kN（10T）

2、傳感器額定承載能力：50KN（5T） 100kN（10T）

3、活塞直徑：Φ32mm

4、活塞z大行程：60mm

5、加載點z大間距：90mm

6、允許試樣z大寬度：90mm

7、允許試樣沿加載方向的z小長度：40mm

8、讀數方式：液晶顯示，電子峰值記憶

9、測力誤差：≤1％F.S

10、工作溫度：-20～45℃

11、電 源：9V方塊電池

12、幾何尺寸(L×W×H)：280mm×250mm×640mm

13、重 量：29kg

三、結構及特點

1、采用臥式結構，加力方便，穩定性好。

2、反力架采用圓筒狀構造，對中性好，不偏心，結構堅固、緊湊，能夠滿足高強度、大巖芯試樣的測試要求。

3、千斤頂裝于圓筒外殼體上，選用優質高強材料加工，結構緊湊合理，外形美觀，重量輕，攜帶方便。

4、加載錐頭用硬質合金材料制造，強度高、經久耐用。

5、采用應變式傳感器和液晶顯示儀表構成獨立的電子測力系統，具有分辨率高、測試精度高、讀數方便的特點。

6、采用9V方塊電池供電，方便野外使用。

四、使用說明

1、按巖石試驗規程要求準備好試祥。

2、檢查試驗儀安放是否平穩，千斤頂加載及卸荷是否正常，檢查千斤頂與壓力框間的球座應對中。

3、按試樣高度調節千斤頂中間螺桿，使下壓頭底板上升（或下降）到適當高度，用千斤頂加壓桿擰緊千斤頂底部螺絲。

4、將試樣放入上、下壓頭之間，選好受壓點位置，同時給千斤頂加荷，使試樣和壓頭完全接觸。

5、按試樣在10-20秒時間剪破的速度，對千斤頂進行加荷，直至試樣破損。

6、拉桿上垂直向位移標尺可以讀出試驗前后的升垂直位移變化。

7、具體試驗要求及計算可參見相應試驗規程。

8、試驗結束，放松千斤頂底部螺絲（用加力桿），用手按下千斤頂螺桿上端使千斤頂復位。清理好上、下壓力板之間的碎石，準備下次試驗。

9、試驗壓力值直接由液晶屏幕顯示。
