ZY-20噸錨桿拉拔儀

一、ZY-20噸錨桿拉拔儀概述

錨桿拉拔儀（鋼筋拉拔儀或錨桿拉力計）是用于測試螺桿與基礎件結合的牢固程度，它廣泛用于采煤、國防、交通運輸等各種坑道作業，是一種簡便科學測試工具。手動油泵，是將手動機械能轉換為液壓能的一種小型液壓泵站，在使用配套油缸及專用工具的情況下進行各種作業檢測等。

現有產品：分數式錨桿接拔儀和指針式錨桿拉拔儀。自動退錨（復位）手動退錨兩種。

二、結構及特點

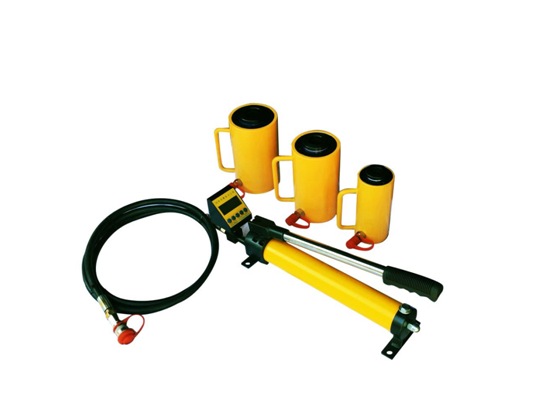

錨桿拉拔儀分手動油泵，配套空心油缸兩部分，并用高壓橡膠管連接而成。手動泵體內有高低壓兩路及相應的閥，故在輕負荷時，大量的低壓油與少量的高壓油同時進入油缸，使活塞迅速上升，重負荷時，低壓油自動卸荷排回油管，以減輕壓桿所需作用力，降低勞動強度。由于手動油泵和空心油缸是分離的，所以油缸在使用時，不論直立橫臥式倒置均可。被測螺桿所受之拉力可先在壓力表上直讀出指示數（MPA）,并在換算表中查出相應的承受拉力（噸）。如使用的是數顯峰值表直讀顯示即可，使用數顯峰值表詳讀使用說明書。

三、油泵的性能與規格

1、壓力   ：高壓63MPa ；低壓 1 MPa

2、流量：高壓2.3 ml/次 ; 低壓      12.5 ml/次

3、z大手搖力（約）：500 N

4、重量   ：9 Kg

5、外形尺寸：630*175*170 mm      （長*寬*高）

6、貯油量：0.7L

四、ZY-20錨桿拉拔儀技術參數

空心油缸

1、額定拉力：20 T

2、公稱油壓：60 MPa

3、活塞z大行程：自動60 mm ；手動80 mm

4、中心孔內徑：￠34 mm

5、重量：自動9.9 ；手動9.6 Kg

五、錨桿拉拔儀裝箱單

1、液壓缸 1 個

2、手動泵（帶包裝鐵箱）或木箱 1 臺

3、產品合格證 1 份

4、使用說明書   1份

5、連接電纜線 1 根

6、保修卡 1 份

7、數顯壓力表 1 只

用于玻璃幕墻檢測的是ZY-10錨桿拉拔儀，技術參數如上面所示

六、選配件

M6、M8、M10、M10、M12、M14、M16、M18等的轉換接頭、夾片、夾套及拉桿

七、錨桿拉拔儀注意事項

錨桿拉拔儀嚴禁超負荷使用，數顯峰值表禁止超出z大量程。

應保持系統清潔，連接拉油管前應將接頭處灰塵擦凈，油缸測試完畢應復位。

油缸工作時底部應擺平放穩，與所測錨桿成直線，不得超行程工作。

高壓膠管每年應作一次耐壓試驗，以防老化發生意外。
