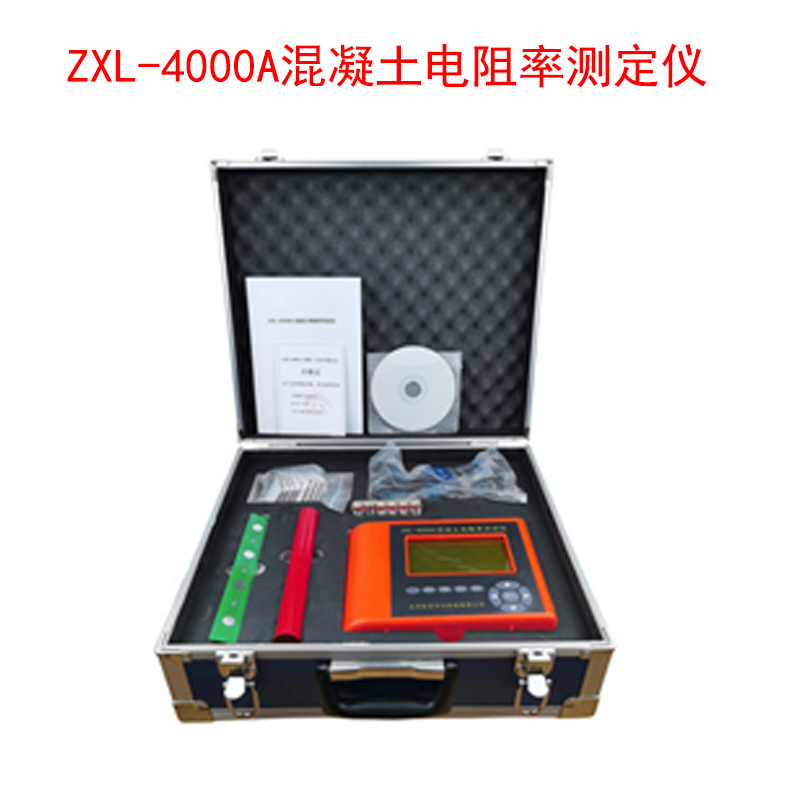

ZXL-4000A混凝土電阻率測定儀

1. 介紹

感謝您購買本公司混凝土電阻率測試儀。請在使用儀器前認真閱讀此操作手冊。

該儀器是通過測試混凝土表面的電阻率來探測鋼筋銹蝕情況的非常有用的一款儀器。本儀器主要包括：主機和Wenner array探頭。當Wenner array 探頭和鋼筋混凝土表面接觸時，儀器獲取測試結果。

注意：除了混凝土和標準塊外，不要把Wenner探頭和帶靜電或高電導材料（如：金屬）接觸.

2. 測試方法及原理

由于混凝土質量較差或保護層厚度不足，混凝土保護層受二氧化碳侵蝕炭化至鋼筋表面，使鋼筋周圍混凝土堿度降低，或由于氯化物介入，鋼筋周圍氯離子含量較高，均可引起鋼筋表面氧化膜破壞，鋼筋中鐵離子與侵入到混凝土中的氧氣和水分發生銹蝕反應，其銹蝕物氫氧化鐵體積比原來增長約2~4倍，從而對周圍混凝土產生膨脹應力，導致保護層混凝土開裂、剝離，沿鋼筋縱向斷面面積減小，鋼筋與混凝土握裹力削弱，結構承載力下降，并將誘發其它形式的裂縫，加劇鋼筋銹蝕，導致結構破壞。

要防止鋼筋銹蝕，設計時應根據規范要求控制裂縫寬度、采用足夠的保護層厚度（當然保護層亦不能太厚，否則構件有效高度減小，受力時將加大裂縫寬度）；施工時應控制混凝土的水灰比，加強振搗，保證混凝土的密實性，防止氧氣侵入，同時嚴格控制含氯鹽的外加劑用量，沿海地區或其它存在腐蝕性強的空氣、地下水地區尤其應慎重。

在各種混凝土結構中我們都可以預見鋼筋銹蝕問題。銹蝕會造成混凝土開裂和鋼筋截面積的減少，因此在鋼筋銹蝕發展的初期發現問題就顯得尤為重要。儀器能夠在不用打開混凝土的情況下找出正在銹蝕的鋼筋。

而本儀器有Wenner探頭，探頭和混凝土表面接觸后，很快就可以測試出鋼筋的銹蝕狀態。混凝土電阻率在銹蝕預警時起著很重要的作用。當混凝土的電阻率越小，說明混凝土中鋼筋的銹蝕可能性或速度越大。

技術參數：

量程：0~20 KΩcm；0~200 KΩcm；0~2000 KΩcm

顯示分辨率：0.1 KΩcm

準確度：±1 KΩcm

Z大測試范圍：2000 KΩcm

液晶顯示屏：240*128

尺寸：190mm×183mm×84mm

重量：650克（主機）

ZXL-4000A混凝土電阻率測定儀
