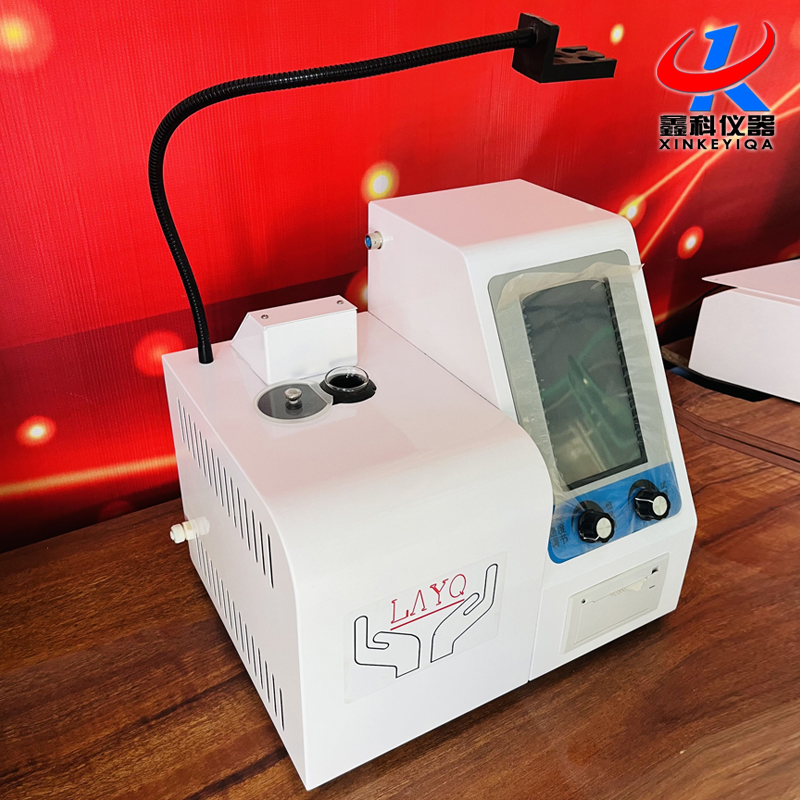

FCAO-2型全自動游離氧化鈣測定儀

一、概述

游離氧化鈣（fCaO）是衡量熟料質量好壞的一個重要指標，準確、快速地測定熟料中的 fCaO 含量對水泥質量控制尤為重要。

本儀器采用電導率分析法測定 fCaO 含量，減小了以往人為的滴定誤差 , 提高了測量的準確度。測量 FCaO 含量的過程只需幾分鐘自動完成，并自動顯示、自動打印測試結果、報警等，試驗數據掉電保存，可自由查看。和以往的游離鈣測定儀相比，省去了煮沸、回流、滴定等步驟，大大縮短了測定時間，降低了勞動強度，表現出明顯的快捷方便優勢，對生產質量控制起到了積極有效的作用。

二、試驗原理

水泥熟料中的 fCaO 與有機溶液乙二醇在一定條件下可在 5min 內反應完全：

 (CH2OH)2 ＋ CaO → (CH2O)2Ca ＋ H2O

 反應生成的乙二醇鈣按下式在乙二醇中離解：

 (CH2O)2Ca →(CH2O)22－Ca ＋ Ca2＋

乙二醇離子和鈣離子在溶液中導電，導電程度與 fCaO 含量有一定的線性關系。通過對溶液導電率的測量可間接測量出水泥熟料中的游離氧化鈣的含量。

在儀器使用中，電極的清潔度對測量結果的準確具有較大的影響。因此，在儀器的使用過程中應保持電導電極的清潔。

三、儀器特點及技術參數

儀器特點：

1)        采用7英寸、分辨率800*480的彩色觸摸屏顯示，各種數據以及儀器實時狀態等信息直觀顯示，友好的人機互動界面，操作儀器將更加快捷高效。

2)        選用高精度雷磁電極，專業的采集電路及采集算法，提高測試精度。

3)        儀器設計了電極支架，在試驗過程中不用擔心電極被試樣瓶的攪拌子碰到。

4)        獨有的PID溫控算法，進入恒溫速度快，恒溫后溫度波動極小。

5)        機械旋鈕調節攪拌速度，實現無級調速。攪拌速度反饋至顯示屏，便于用戶控制。

6)        儀器校準過程簡化，且在校準完成后由儀器自動計算并保存校準信息，便于用戶使用。

7)        高達240組的歷史數據存儲。存儲順序以試驗時間排列，列表展示，清洗明了。用戶可以快速找到想要的歷史數據。

8)        歷史數據可單獨管理，也可批量管理，用戶可以隨意刪除無用的數據，當有數據被刪除后，存儲空間自動管理數據并重新排序。讓歷史數據界面顯示更加清晰明了。

9)        試驗數據實時打印，歷史數據再次打印，打印內容包括試驗的所有參數以及對應標準試樣的參數信息。查看歷史試驗信息更加快捷高效。

10)    選配：獨有的U盤導出功能，用戶可連接U盤至儀器，將歷史數據導出至U盤，然后在電腦端查看、編輯數據，更可利用電腦的辦公軟件生成試驗報表并永久保存試驗信息。

技術參數：

l  電源電壓：220V±10%，50HZ

l  加熱功率：600W

l  溫度設定：5.0 - 99.9℃，默認80.0℃

l  控溫精度：±0.5℃（恒溫后）

l  進入恒溫時間：20-30分鐘

l  攪拌電機：無級調速

l  測試時間：10 – 999秒，默認300秒（5分鐘）

l  工作環境：溫度5~40℃，相對濕度<80%

l  電導率測定范圍：0.0  – 2000.0 us/cm

l  電導率分辨率： 0.1us/cm

l  測量范圍：fCaO含量在4.0%之內（按照國家標準3.0%以上已經超標）

六、儀器操作步驟

標定步驟：

1)        連接好電極，加入適量純凈水至恒溫槽。打開儀器電源。

2)        依次進入【菜單】、【系統設置】，設置恒溫槽的目標溫度、電導率測定時間（設置后參數會自動保存，不需要每次都設置）。然后返回。

3)        調整恒溫槽攪拌速度至合適，開啟控溫，等待恒溫。

4)        依次進入【菜單】、【電極管理】、【系統標定】。

5)        將裝有25.0mL乙二醇溶液的50mL三角反應瓶放入恒溫槽支架中。調整試樣瓶攪拌速度至合適。放入電極。

6)        點擊【標定點1校準】，等待倒計時完成，蜂鳴器鳴叫提示。

7)        系統自動進入下一界面后。取出電極并清洗擦干。關閉試樣瓶攪拌。

8)        準確稱取0.500g已知游離氧化鈣含量的樣品，加入25.0mL乙二醇，置于三角反應瓶。

9)        點擊頁面的輸入框輸出該樣品的游離氧化鈣含量。

10)    在恒溫槽已恒溫的狀態下，將三角反應瓶放入恒溫槽支架，調整試樣瓶攪拌速度至合適。放入電極。

11)    點擊【標定點2校準】，等待倒計時完成，蜂鳴器鳴叫提示。

12)    完成后，點擊【保存】，取出電極清洗并擦干。

待測樣品試驗步驟：

1)        連接好電極，加入適量純凈水至恒溫槽。打開儀器電源。

2)        依次進入【菜單】、【系統設置】，設置恒溫槽的目標溫度、電導率測定時間（設置后參數會自動保存，不需要每次都設置）。然后返回。

3)        調整恒溫槽攪拌速度至合適，開啟控溫，等待恒溫。

4)        準確稱取0.500g水泥熟料粉末樣品，放入50mL干燥的反應瓶中，準確加入25.0mL乙二醇，放入攪拌子，搖勻，使樣品充分分散。

5)        點擊【新建】，輸入樣品信息。

6)        在恒溫槽已恒溫的狀態下，將三角反應瓶放入恒溫槽支架，調整試樣瓶攪拌速度至合適。放入電極。

7)        點擊【啟動】，等待計時完成。

8)        試驗結束，蜂鳴器鳴叫提示，且儀器自動計算出試驗結果。

七、注意事項

1)        恒溫槽嚴禁不加水就開啟控溫。

2)        乙二醇使用經過蒸餾的純乙二醇。

3)        稱取水泥時，如果略有誤差可以把水泥質量稱取值直接輸入到儀器中要求在 0.400-0.700 范圍內，以此可方便用戶并準確水泥重量。

4)        加入乙二醇的體積在使用默認公式時加入 25.0mL 。使用測量時將電極傾斜把兩個電導面（黑色）完全浸入即可。

5)        每次使用時要先用蒸餾水清洗電極，并控去水分。

6)        待測的水泥熟料樣品一定是研磨至全部通過孔徑為0.008的篩子的粉末，否則影響反應速度，導致測量結果偏低。

7)        所用的反應瓶、攪拌子一定是干燥的，測定過程中不能帶進水。否則影響反應速度，導致測量結果偏低。

8)        電導電極在測量過程中可浸泡在純乙二醇溶液中，并應經常更換乙二醇溶液，電極使用中可能在鉑電極表面沾有水泥樣品，因而影響測量結果，因此需用稀鹽酸和蒸餾清洗，一般1-2次/周。
